Gravador e cortador de processamento de placa de guia de luz

1. Imagens

Aparência num total de CMA1390LG

Foco automático, trilho de guia linear, canal superior de aspiração de ar

Tubo a laser CO2 80W

Gerador RF doméstico 50W

Gerador RF doméstico 40W

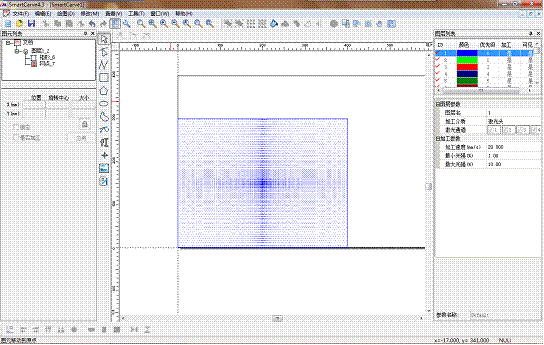

2. Características do Software
1) O software é especialmente projectado para indústia de placa guia de luz. Os pontos de placa de guia de luz pode ser gerado automaticamente pelo software.
2) O tamanho e o passo dos pontos podem ser mudado gradualmente e automaticamente.
3) Ele suporta uma variedade de método de processamento incluindo ponto, bitmap, e delineamento.
4) O software é compatível com o software de concepção principal e pode automaticamente optimizar o parâmetro.
5) Ele é capaz de projectar a placa de guia de luz com vários lados e vários métodos para guiar a luz.
6) Ele suporta o arranjo de placa irregular de guia de luz.

Características da máquina
1) O gravador e o processador da placa de guia de luz adoptam um sistema de escape automático para optimizar o ambiente de trabalho.
2) Ela é capaz de realizar auto-focagem e ajuste automático no tamanho do foco.
3) O achatamento da mesa de trabalho é ajustável.
4) Esta máquina é integrado com múltiplas funções incluindo fabricação de pontos, delineamento, corte e gravação.

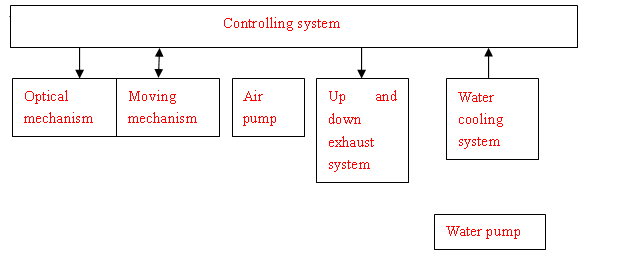

3. Construções
Sistema de controle
Mecanismo de deslocação
Mecanismo óptico
Mecanismo de visão
Bomba de ar
Bomba de água
Sistema de escape para cima e para baixo

4. Parâmetros técnicos
Potência a Laser: ≥30W
Comprimento de onda a laser: 10.6μm
Potência bruta: < 1.5KW
Área de processamento: 1100mm×900mm
Máxima velocidade: 1000mm/s
Diâmetro do ponto: 0.2mm
Precisão de localização: 0.05mm
Tensão de fornecimento: 220V AC 50Hz
Dimensão: 1900mm×1390mm×1170mm

Technical Parameters of Laser Engraving Cutting Machine

Características principais	Configuração 1	Configuração 2	configuração 3
Tipo de laser	C40-L Coherent RF	CR-50Z China RF	Tubo de vidro 80W
Comprimento de onda a laser	10640nm	10640nm	10640nm
Velocidade de varredura da placa guia de luz	0-500mm/s	0-400mm/s	0-200mm/s
Velocidade de corte para acrílico em 3mm	0-9mm/s	0-12mm/s	0-20mm/s
Ponto mais fino do foco de luz	0.1mm	0.1mm	0.2mm
Precisão de posicionamento de repetição	±0.05mm	±0.05mm	±0.05mm
Potência geral	<2.5KW	<2.5KW	<1.0KW
Área de trabalho	1100×900mm	1100×900mm	1100×900mm
Fonte de alimentaão	220V/50Hz	220V/50Hz	220V/50Hz
Dimensão do corpo	1900×1560×1110mm	1900×1560×1110mm	1900×1560×1110mm
Peso da máquina	350KG	350KG	350KG
Temperatura	0℃-45℃ (sem condensação)	0℃-45℃(sem condensação)	0℃-45℃(sem condensação)
Umidade	5%-95%	5%-95%	5%-95%
Arrefecimento	Arrefecimento de água	Arrefecimento de água	Arrefecimento de água

Comparação de fonte de luz diferente

Fonte de luz	Gerador RF Coherent 40W America	Gerador RF doméstico 50W	Tubo de vidro 80W
Frequência a laser	0~25KHz	0~20KHz
Modo de feixe a laser	TEM00	TEM00
Estabilidade de potência a laser	±5%	±5%	±7%
Máxima velocidade do ponto	500mm/s	400mm/s	250mm/s
Grau de orientação	Muito bom	Bom	Médio
Diâmetro de pequeno foco	0.08mm	0.1mm	0.2mm
Máxima velocidade de corte	Médio	Rápido	Rápido
Método de arrefecimento	Arrefecimento de água (combinada com refriador 1600W), Temp. precisão controlada para ±0.1 ℃	Arrefecimento de água (combinada com resfriador 1600W), temp. precisão controlada para ±0.1 ℃	Arrefecimento de água (combinada com resfriador 1000W), temp. precisão controlada para ±0.1 ℃
Duração	25000 horas	20000 horas	5000 horas
Eficiência de processamento	Melhor, o intervalo mínimo pode ser ajustado para 0.2mm	Boa, a altura minima pode ser ajustada para 0.25mm	Não é tão bom, o intervalo mínimo pode ser ajustado para 0.4mm
Manutenção	Design de modularidade, instalação simples, intensidade de luz é estável	Instalação simples, livre de manutenção, intensidade de luz é estável	Instalação precisa de tecnologia profissional, intensidade de luz não é estável.
Custo	Mais alto	Alto	Baixo
Garantia do gerador	1 ano	1 ano	6 meses
Carga de gás para o gerador	Sim	Sim	Não

5. Sistema de configuração

Estrutura principal	Item	Configuração	Spec.	Quantidade	Observações
	Tubo a Laser	●	C-40L	1	Gerador RF para arrefecimento de água 40W
		○	CR-50Z		Gerador RF para arrefecimento de água 50W
		○	80W		Tubo a laser CO2
	Potência a laser	●	HF1000W-s-48	1	Combinada com gerador importado 40W
		○	HXT-3050A		Combinada com gerador 50W
		○	YMPS80B		Combinada com 80W RC
	Expansor de feixe	●	2.5 vezes	1	Material: zinco
	Reflector	●	25mm×3mm	3	Material: ouro de sílicio
	Foco	●	25.4mm, f=50.8mm	1
	Motor de direção X	●	Um passo á frente	1
	Motor de direção Y	●	Passo pa frente	1
	Motor de direção Z	●	Passo pa frente	1	O foco pode ser ajustado automaticamente
	Trilho de transmissão	●	Trilho linear de alta velocidade	4
	Correia transportadora	●	Correia síncrona de fio de aço	3
	Interruptor de segurança	●		1
	Mesa de trabalho	●	Rodapé despojado ajustável (especial para a placa de guia de luz)	1
	Controle da placa principal	●	Placa mãe 1.3#	1
	Software de operação	●	SmartCarve4.3	1	WD6 softdog
Acessórios	Bomba de ar	●	220V/50Hz/135W	1	Modelo: AC0-009D
	Resfriador	●	SL-1	1	Combinado com gerador RF
	Tanque de água+ bomba de água	○	544×425×295 (tanque de água) + AP5500 (bomba de água)	1	Combinada com tubo laser
	Bomba de vento	●	550W	1	Exaustor superior
	Bomba de vento	●	750W	1	Ecxaustor inferior
●Configuração padrão ○Opcional △pode ser adicionado ▲pode ser utilizado em conjunto com outros itens X nehuma configuração do genéro

6. Ambiente de operação
1) Umidade de ar: 40%-80%, sem condensação
2) Temperatura ambiental: 15-30℃
3) Tensão da fonte de alimentação: AC220V, 50Hz
4) Flutuação de tensão: ±5%, Rede internacional de alimentação padrão é adequado. Se a flutuação de tensão exceder 5%, precisaremos adicionar circuito de estabilização de tensão para a máquina.
5) O ambiente de trabalho para o equipamento precisa ser livre de fumaça sem pó metálico.
6) Arrefecimento de água deve ser purificada e desionizada. A água destilada é melhor.
7) A água corrente ou água mineral com mineral não pode ser utilizado.

7. Material de aplicação
Acrílico

8. Indústria de aplicação
Placa de guia de luz
